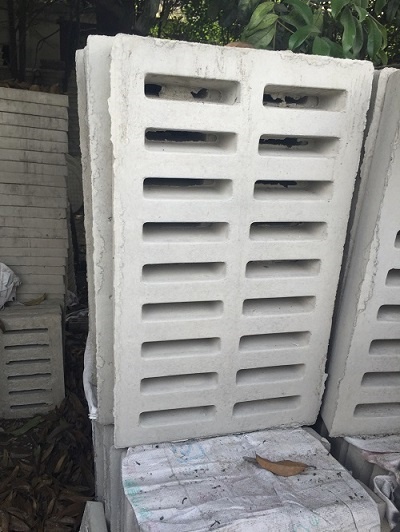

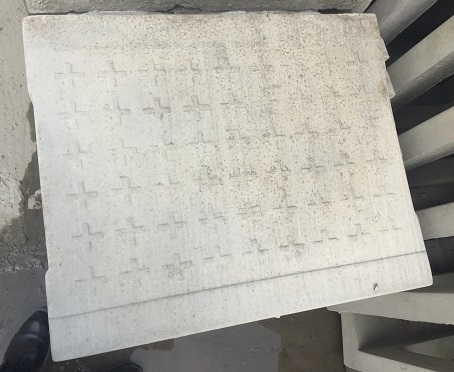

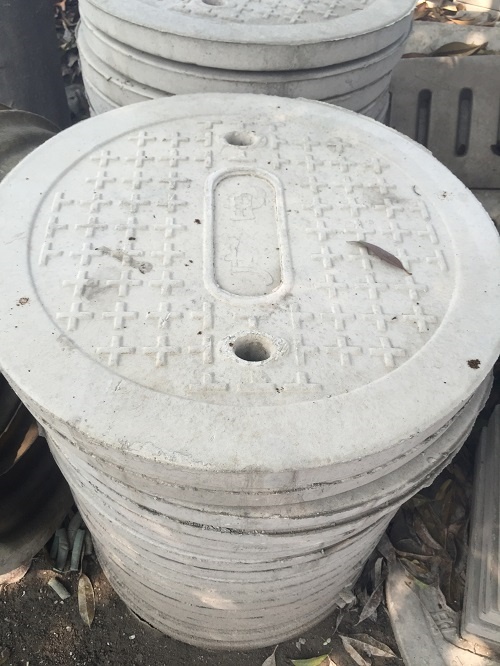

預制防水井蓋作為城市基礎設施中的重要組成部分，其生產工藝直接影響產品的防水性、承重能力和耐久性。以下是專業廠家的核心生產工藝分析及關鍵質量控制點：

一、材料選擇與預處理

1. 基材選擇

• 混凝土基材：采用C30及以上標號混凝土，添加硅粉或防水劑提升密實度。

• 復合材料：玻璃纖維增強樹脂（FRP）或SMC（片狀模塑料），需通過耐酸堿、抗老化測試。

• 金屬框架：球墨鑄鐵（QT500-7）或鍍鋅鋼，表面需做防腐處理（如熱浸鋅或環氧噴涂）。

2. 防水材料

• 密封層：三元乙丙橡膠（EPDM）或氯丁橡膠，耐候性達-40℃~120℃。

• 涂層工藝：聚脲彈性體噴涂（厚度≥2mm），具備抗滲、耐磨特性。

二、結構設計優化

1. 防水結構

• 雙層密封設計：井蓋與井座間設置橡膠墊圈+導水槽，形成雙重防水屏障。

• 坡度設計：井蓋表面設計1%-3%坡度，引導雨水流入排水孔，避免積水滲透。

2. 力學性能

• 承重分級：按EN124標準設計（如D400級承重40噸），內部鋼筋網采用CRB600H高強冷軋帶肋鋼筋，間距≤100mm。

• 防沉降結構：井座底部預埋錨固螺栓，與井筒混凝土澆筑成整體。

三、生產工藝流程

1. 模具制造

• 采用CNC精密加工鋼模，公差控制±0.5mm，確保井蓋與井座咬合度。

• 模具表面噴砂處理（Ra3.2μm），減少混凝土氣泡產生。

2. 成型工藝

• 混凝土井蓋：高頻振動成型（頻率50Hz，振幅0.5mm），蒸汽養護（75℃×8h）提升早期強度。

• 復合材料井蓋：模壓成型（溫度140℃±5℃，壓力15MPa），保壓時間≥30min。

• 金屬-混凝土復合：預埋鑄鐵框架，二次澆筑微膨脹混凝土減少收縮裂縫。

3. 防水處理

• 接縫密封：井蓋邊緣注塑EPDM膠條（邵氏硬度70±5），硫化溫度160℃×5min。

• 表面涂層：機器人自動噴涂聚脲，固化時間≤30s，形成連續無接縫膜層。

4. 后處理

• 養護周期：混凝土自然養護28天，濕度≥90%。

• 激光打標：標識承載等級、生產日期及廠家信息，符合GB/T23858-2009標準。

四、質量檢測體系

1. 性能測試

• 防水性：24h閉水試驗（水深0.5m），滲漏量≤0.1L/m2·h。

• 承載試驗：400kN壓力機測試，變形量＜2mm（D400級）。

• 耐候性：QUV紫外線老化測試1000h，強度損失率≤5%。

2. 過程控制

• 原材料入廠檢驗：水泥初凝時間≥45min，橡膠墊圈壓縮永久變形≤25%。

• 在線監測：激光三維掃描檢測尺寸偏差，AI視覺識別表面缺陷（裂紋、氣孔）。

五、行業創新趨勢

1. 智能化集成：內置物聯網傳感器，實時監測井內水位、甲烷濃度。

2. 環保工藝：使用再生骨料混凝土（摻量30%），水性環氧涂料替代溶劑型。

3. 快速安裝設計：模塊化井座結構，支持2小時內完成更換。

選擇廠家的關鍵指標

• 認證資質：ISO9001質量管理體系、EN124/GB/T23858認證。

• 技術實力：專利數量（如ZL202310001234.5 防水井蓋結構專利）。

• 工程案例：地鐵、綜合管廊等高標準項目經驗。

• 質保期：優質廠家提供≥10年防水質保。
