鑄鋼井蓋的制造工藝涉及多個關鍵步驟，從材料準備到成品檢驗，每個環節均需嚴格控制以確保產品的強度、耐用性和安全性。

一、工藝流程總覽

原材料處理 → 模具設計與制作 → 熔煉與澆注 → 冷卻與落砂 → 熱處理 → 機械加工 → 表面處理 → 質量檢驗 → 包裝入庫

二、分步工藝流程解析

1. 原材料準備

• 材料選擇：

• 鑄鋼材質通常為 碳鋼（如ZG200-400） 或 合金鋼（如ZG35CrMo），需符合GB/T 11352或GB/T 3077標準。

• 原材料包括廢鋼、生鐵、合金元素（鉻、鎳等）及脫氧劑（硅鐵、錳鐵）。

• 預處理：

• 廢鋼需破碎、除銹；生鐵需預烘烤去除水分，避免熔煉時產生氣孔。

2. 模具設計與制作

• 模具類型：

• 砂型鑄造（常用）：木模/金屬模+型砂（樹脂砂、水玻璃砂）。

• 消失模鑄造（復雜異形件）：泡沫模型+石英砂。

• 設計要點：

• 根據井蓋尺寸（如800×800mm）和承重等級（如D400）設計加強筋、壁厚（通常40~60mm）。

• 模具需預留收縮余量（鑄鋼收縮率約2%~2.5%）。

3. 熔煉與澆注

• 熔煉設備：

• 中頻感應電爐（常用，控溫精準，效率高）。

• 熔煉步驟：

1. 裝料：按比例加入廢鋼、生鐵及合金元素。

2. 熔煉：升溫至1600~1650℃，充分熔化后取樣檢測成分（C、Si、Mn等）。

3. 脫氧：加入鋁或硅鈣合金脫氧，減少鋼液中的氧化夾雜。

4. 出鋼：溫度控制在1550~1580℃時出爐。

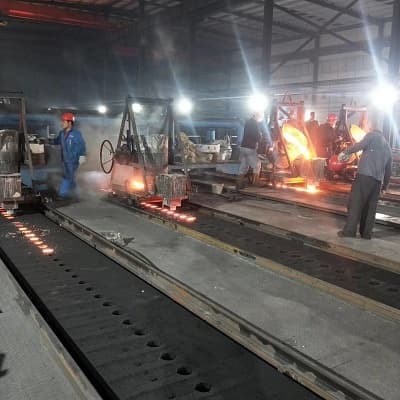

• 澆注工藝：

• 鋼液通過澆包注入模具，需控制澆注速度（避免湍流導致氣孔）。

• 大型井蓋采用底注式澆注，減少縮孔缺陷。

4. 冷卻與落砂

• 冷卻時間：

• 自然冷卻或控制冷卻速率（防止裂紋），冷卻時間約4~8小時（視厚度而定）。

• 落砂清理：

• 振動落砂機去除型砂，噴丸清理表面殘留砂粒和氧化皮。

5. 熱處理

• 目的：消除鑄造應力、細化晶粒、提升力學性能。

• 工藝類型：

• 正火：加熱至850~900℃保溫后空冷，提高強度。

• 淬火+回火（高等級井蓋）：淬火（水冷/油冷）后500~600℃回火，平衡韌性與硬度。

• 關鍵參數：

• 熱處理后硬度需達到HB180~220（根據承重要求調整）。

6. 機械加工

• 加工內容：

• 銑平面：確保井蓋與井圈接觸面平整（粗糙度Ra≤12.5μm）。

• 鉆孔：安裝孔位加工（如防盜螺栓孔）。

• 邊緣倒角：防止搬運時劃傷。

• 設備：數控銑床、鉆床等。

7. 表面處理

• 防銹處理：

• 熱浸鍍鋅：460℃鋅浴浸鍍，鍍層厚度≥80μm，耐腐蝕壽命10年以上。

• 噴塑/環氧噴涂：靜電噴涂后高溫固化，美觀且耐化學腐蝕。

• 特殊處理：

• 防滑紋壓制：增加表面摩擦力（適用于坡道或雨雪地區）。

8. 質量檢驗

• 檢測項目：

  檢測項	方法/標準	合格標準
  外觀缺陷	目測+磁粉探傷	無裂紋、氣孔、夾渣
  尺寸公差	卡尺/三坐標測量儀	符合GB/T 23858（如±5mm）
  承載試驗	壓力機加載至1.5倍額定荷載	無斷裂、變形量≤3mm
  成分分析	光譜儀檢測C、Si、Mn等元素	符合材質標準（如ZG200-400）
  硬度測試	布氏硬度計	HB180~220（根據等級調整）

9. 包裝與入庫

• 包裝方式：

• 單件木箱包裝（防碰撞）或捆扎托盤（批量運輸）。

• 標識：

• 標注尺寸、承重等級、生產日期及廠家信息。

三、工藝優化關鍵點

1. 熔煉控氧：減少鋼液氧化可降低氣孔率，提升致密性。

2. 澆注溫度：過高易產生縮孔，過低導致冷隔，需精確控制在1550~1580℃。

3. 熱處理均勻性：大型井蓋需分段加熱，避免溫差應力。

4. 防變形設計：加強筋布局需科學（如放射狀或網格狀），分散載荷壓力。

四、常見缺陷與解決方案

五、行業趨勢

• 智能化鑄造：采用3D打印砂模技術，縮短模具制作周期。

• 輕量化設計：通過拓撲優化減少材料用量（如鏤空結構），降低成本。

• 環保工藝：推廣消失模鑄造（減少廢氣排放）和水基涂料（替代有機溶劑）。
