水泥井蓋配筋規范和圖片

水泥井蓋配筋規范和圖片通常需要根據井蓋的使用場景、承載能力等因素進行設計，以下是一些基本要求和常見做法：

 水泥井蓋配筋鋼筋種類

通常使用的鋼筋為HRB335或HRB400等高強度鋼筋。

水泥井蓋配筋要求

- 承載能力適配：車行道上的水泥井蓋需承受車輛荷載，配筋要能滿足相應的強度要求，如主干道路上的井蓋可能需配置較大直徑和較密間距的鋼筋。而人行道上的井蓋承載相對較小，配筋規格可適當降低。
- 構造要求：需設置合理的鋼筋間距和保護層厚度，以保證鋼筋與混凝土協同工作，同時防止鋼筋銹蝕。一般來說，鋼筋凈保護層厚度不應小于15mm 。

水泥井蓋配筋間距：

一般情況下，上下筋的間距應控制在150mm-200mm之間。

水泥井蓋配筋規格

- 主筋：通常采用直徑為10mm至16mm的鋼筋，如Ф12、Ф14、Ф16等。對于承載較大荷載的井蓋，主筋直徑可能會更大。
- 箍筋：一般選用直徑6mm至8mm的鋼筋，如 Ф6、Ф8，間距在100mm至200mm之間。

 水泥井蓋配筋保護層厚度：

確保鋼筋有足夠的混凝土保護層，通常為20mm-30mm，以防止銹蝕。

水泥井蓋配筋設計計算：

在進行配筋設計時，應該依據相關標準和規范進行荷載計算，確保井蓋在承受交通荷載或其他外力時的安全性。

水泥井蓋配筋形式

   - 上筋：在井蓋的上部設置鋼筋，以增強其抗彎能力。通常在井蓋的中心和邊緣處布置。
   - 下筋：在井蓋的下部也可設置鋼筋，增強整個結構的穩定性。

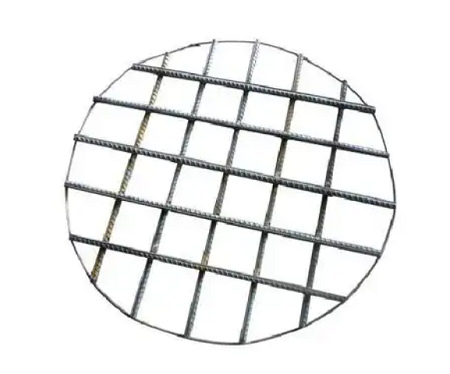

- 方格網狀：將主筋按照一定間距縱橫交錯布置成方格狀，能有效提高井蓋的抗彎和抗剪能力，適用于各種形狀的井蓋。
- 梯形截面配筋：在檢查井井口位置加設現澆鋼筋混凝土井圈時，可采用梯形截面配筋形式，使井圈與四周柔性路面結構形成一個有機的整體，避免不均勻沉陷 。

水泥井蓋配筋規范

- 《建筑地基基礎設計規范》（GB 50007）：對混凝土結構的配筋計算方法和構造要求等進行了規定，可用于水泥井蓋配筋的基本設計依據。
- 《混凝土結構設計規范》（GB 50010）：詳細規定了混凝土結構中鋼筋的選用、布置、錨固等內容，為水泥井蓋配筋設計提供了具體的技術指導。
- 《市政排水管道工程及附屬設施》（GB 50268）：對市政排水檢查井井蓋的設計和安裝等提出了要求，包括配筋方面的規定。

在實際施工中，要根據具體的工程要求和設計圖紙進行配筋，確保井蓋的安全與耐用。如果需要更詳細的設計圖或規范信息，請聯系成都九州合創建材有限公司。官網 http://www.mucom.cn/  咨詢。
